ミドボンを使った 炭酸水製造メーカーの作り方。 材料費10000円で簡単DIY【動画あり】

炭酸水メーカーを自作するDIY記事。
誰でも簡単に作れるよう、動画でも合わせて解説します!

実際に作っているシーンを撮影した動画ですが、具体的なイメージは動画の方が沸きやすいかもしれません!

作業をはじめる前に、製造メーカーの材料・組み立てる時に使う工具が必要になります。詳細は以下の記事で確認ください!

【材料まとめ】これで、炭酸水が家で作れるように!必要な材料を紹介します【キット】

2017.02.10

【必要・便利まとめ】自作の炭酸水メーカーを作るため、役立つ工具たちを紹介します

2017.02.08
作成が面倒な場合
組み立てたものと同様に使える製品が売っていました。めんどくさい場合は買っちゃうのもアリかもしれません・・・。

完成イメージ

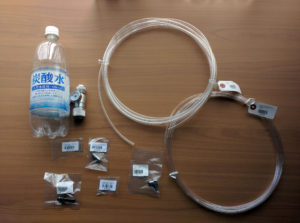

材料

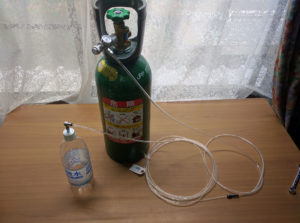

自作の炭酸水メーカーの完成写真

完成図

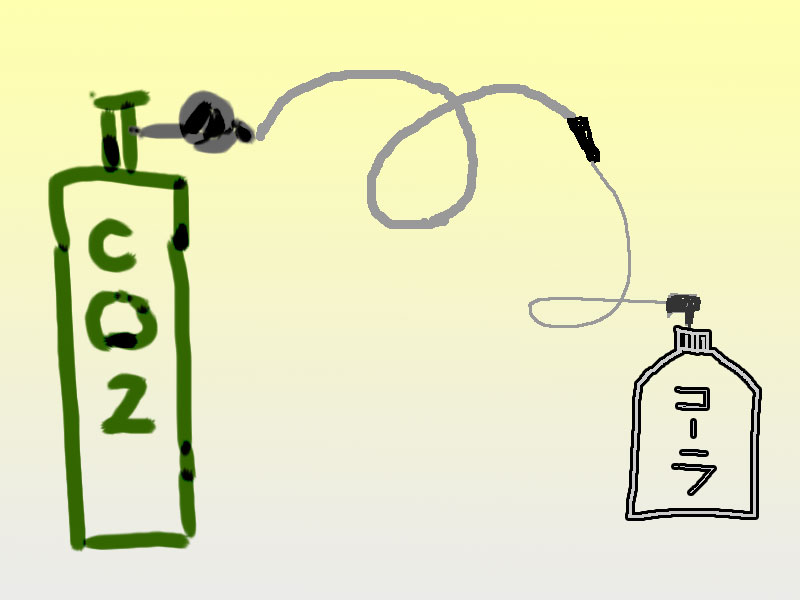

炭酸水メーカーのイメージ図

見せようか迷ったけど、イメージ図はこんな感じ。



機械の必要性について

ボンベとペットボトルを直接つないじゃえばいいんじゃない?という疑問があるかもしれません。

確かに分からないでもありませんが、直接繋ぐのは推奨できません。



危険すぎるからです。



というのも、緑のボンベ(以下ミドボン)には、高い圧力で二酸化炭素が詰まっています。

ボンベのレバーを開けて、二酸化炭素を取り出そうとすると、破裂の恐れがあります。

じゃあ、どうすればいいかと言うと、低い圧力に調整するんです。
低い圧力にして、ゆるーく二酸化炭素を出せるようにすれば…安全です。

ということで、二酸化炭素を安全に取り出すようにすることが機械の役割です。

他にも、ワンタッチで取り外せる…とか便利な機能もあります!



それでは、具体的な作業を進めましょう!





作業1.ペットボトルのキャップにプラグを取り付ける

作業1は、ペットボトルのキャップに穴を開けて、マイクロカプラのプラグを取り付けます。

プラグを取り付けることで、耐圧・密封性を保ったまま、二酸化炭素チューブの着脱がサクサク出来るようになります。



一番、工程が多い作業です。
写真枚数もしかり、最も手間、時間がかかる工程。
気合を入れていきましょう!



ペットボトルのキャップの真ん中に

プラグのネジ部分が通る穴を開けます



プラグのネジ部分の直径は4.86mm

ペットボトルのキャップにプラグを取り付けるため、4.86mmくらいの穴を開けていきます。



電動ドリルで穴を開けていきます

ドリルの刃は直径4.78mm

貫通しました

穴が空きました

4.8mmのドリルの刃を使って、ペットボトルのキャップに穴を開けました。

穴の内側、ふちの部分にバリが出ています。
バリがあると、空気漏れの原因になるため、バリを取り除いていきます。



タップを使って、穴の内側のパリを取ります

タップの直径は4.83mmでした

内側のバリはタップを使うことで、とれました。

次は、ふち部分のバリを取っていきます。

斜ニッパーを使って、ふちのバリをカット

内側、ふちのバリ取り完了♪

カットすることで、ギザギザしたバリを平らにすることが出来ました。

空気漏れを防ぐためにも、根気よく平らにしてください!

バリが取りにくい

バリががっつり出ている時は、新しいキャップを用意してやり直すことをオススメします。

コツは電動ドリルでゆっくりと穴を開けること。

そして、ドリルの貫通後、引き抜く際に、逆回転にして引き抜くこと。





穴にプラグを差し込みます。



プラグを時計周りにねじ込みます

M5のナットを取り付けて

プラグを工具でしっかりとつかむ

プラグをつかんだまま、M5サイズのボックスレンチでしっかり締める

しっかりと締まったら、完成!

ナットを締める際には、プラグ側をしっかりと保持し、ナット側をしっかりと締めましょう。

かなりきつくしめて大丈夫です。

これで、キャップにプラグの取り付け完成です。





作業2.太いチューブに異径ユニオンストレートを取り付ける

2017年8月4日追記

コメントのご指摘を受け、レデューサーを異径ユニオンストレートに変更しました。
ユニオンストレートでは、差し込むだけでしっかりと固定されるため、簡単に取り付けできます。

▼これが異径ユニオンストレートです。

異径ユニオンストレート

異径ユニオンストレートは、太さが違うチューブ同士を繋げることができます。

以前紹介していたレデューサーと違って、チューブを差し込むだけでカチッと固定できます。

異径ユニオンストレートの使い方

▼差し込むだけで、力を入れなくても簡単に固定することが出来ました。

異径ユニオンストレートに太いチューブを差し込んだ



2017/6/18 追記 レデューサーを直接入れられるとのコメントを頂きました

うりさんより、コメントを頂きました。

レデューサーは減圧弁に直線突っ込むんですよ

ぇ…すごく苦労する方法を発信していたのかと、すぐに現物で確認。

▼レデューサーを減圧弁(作業3で登場のレギュレーター)に突っ込めるか確認。

レデューサーをレギュレーターにつっこめるか確認

が、太さが合わず、厳しい感じ。

念のため、ノギスで確認。(ノギスは購入以来、3年以上、校正&調整無し)

▼レギュレーターの排出側

▼レデューサー(6mm側)の外径・内径

レギュレーターの外径よりも、明らかにレデューサーの内径が小さいため、厳しいと考えました。

もし、見当違いなことをしていたり、間違っているようならご指摘いただければ幸いです。

2017年8月4日追記
異径ユニオンストレートの場合も同様で、直接差し込むことはできませんでした…。



作業3.太いチューブの逆にレギュレーターを取り付ける

先ほど、太いチューブに異径ユニオンストレートを取り付けました。その先端とは逆側の先端をレギュレーターに取り付けます。

▼イメージ図

異径ユニオンストレート イメージ

▼買った状態では、かなり長いチューブのため1mくらいで切りました。これはお好みで調整してください。

邪魔になるため、1mくらいで切りました

無理に短くする必要ありません。後でも調整できるため、まずはそのまま作るのも良いと思います。

1mでカットすると、こんな感じ (これは古い写真のため、ユニオンストレートではなくレデューサーです)

もし、短くしない場合でも、切り口は平らになるようにカットしておく

チューブの端は真っ平になるようカットしておきます。そうすることで、漏れる可能性を少なくてできます。

これから、真っ平になったチューブをレギュレターに差し込んでいきます。

レギュレーターのナットを緩めて、チューブに通します

奥まで差し込みます

今回はすんなり差し込めます。



差し込んだ後、ナットを締めます

レンチで締める場合は1/2インチがピッタリ

インチ工具がなくても、モンキーレンチで締めればOKです。

完成



作業4.細いチューブにプラグを取り付ける

細いチューブの先端にインサートリング、プラグを取り付けます。



インサートリングを取り付ける

インサートリングは片側がスカートのように広がっています。

広がっている方ではなく、細い方をチューブに差し込みます

インサートリングの広がっている側はプラグに差し込む

完成





作業5.2種類のチューブをつなぐ

太いチューブと細いチューブを1本に繋ぎます。

接続するには、細いチューブを異径ユニオンストレートに差し込めばOK。

▼このようなイメージ図になります。

▼細いチューブのプラグが付いていない側を異径ユニオンストレートに接続します。差し込めばOK。

▼カチッと接続完了しました。

異径ユニオンストレートで接続完了





作業6.レギュレーターをミドボンに取り付ける

レギュレーターをミドボンに取り付けます!

めっちゃ簡単です。

ミドボンについてる、樹脂のキャップを外す

レギュレーターにミドボンを取り付け、モンキーレンチで締めます

モンキーレンチで締める部分の径は25mm

作業はすべて終わり!完成! (この写真は古く、ユニオンストレートではなくレデューサーを使っています)



完成

大量の画像の記事、お疲れさまでした!

作業自体はこれで完成です♪



記事ではざーっと、説明したため、具体的な作業は動画の方が分かりやすいかもしれません!



1リットル5円という超格安で炭酸水が作れるため、

これからはジャンジャン炭酸水を作って、楽しみましょう♪

強い炭酸水の作りかた ミドボンを使って炭酸飲料を作る方法を解説します!

2017.02.08

(追記)価格について。
使用後半年の感覚ですが、もっと安い価格で作成できそうな感じ。
また追記します!
